MM32SPIN120B使用高性能的內核為M0的國產32位MCU，工作頻率可高達72MHz，內置Flash高速存儲器，具有豐富的增強型I/O端口和外設連接到外部總線。MM32SPIN120B包含1個12位的ADC、1個比較器、1個16位通用定時器、1個32位通用定時器、3個16位基本定時器、1個16位高級定時器。還包含標準的通信接口：1個I2C接口、2個SPI接口和1個UART接口。

MM32SPIN120B內嵌兩組具備有自舉二極管的N通道半橋柵極驅動器，提供QFN32封裝形式，適合于單相永磁無刷電機和快速無線充電等多種應用場合。靈動微一級代理提供免費開發板測試及技術支持.

MM32SPIN120B產品特性
•內核與系統
–32位ARM®Cortex®-M0處理器內核
–最高工作頻率可達72MHz
–單指令周期32位硬件乘法器
•兩組N型半橋式柵極驅動器(GATE-DRIVER)
–工作電壓范圍：4.5V~15V
–二相柵極驅動器
–驅動能力：5000pF負載，上升時間與下降時間為75ns
–UVLO保護
–上下橋短路自動保護功能
•存儲器
–高達32K字節的閃存程序存儲器
–高達4K字節的SRAM
•時鐘、復位和電源管理
–2.0V~5.5V供電
–上電/斷電復位（POR/PDR）、可編程電壓監測器（PVD）
–外部2~24MHz高速晶體振蕩器
–內嵌經出廠調校的48/72MHz高速振蕩器
–內嵌40KHz低速振蕩器
•低功耗
–睡眠、停機和待機模式
•1個12位模數轉換器，1μS轉換時間（多達8個輸入通道）
–轉換范圍：0~VDDA
–支持采樣時間和分辨率配置
–片上溫度傳感器
–片上電壓傳感器
•1個比較器
•5通道DMA控制器
–支持的外設：Timer、UART、I2C、SPI和ADC
•多達16個快速I(mǎi)/O端口：
–所有I/O口可以映像到16個外部中斷
–所有端口均可輸入輸出5V信號
•調試模式
–串行單線調試（SWD）
•多達9個定時器
–1個16位4通道高級控制定時器，有4通道PWM輸出，以及死區生成和緊
急停止功能
–1個16位定時器和1個32位定時器，有高達4個輸入捕獲/輸出比較，可用
于IR控制解碼
–2個16位定時器，有1個輸入捕獲/輸出比較和1個OCN，死區生成，緊急停止，調制器門電路用于IR控制 –1個16位定時器，有1個輸入捕獲/輸出比較
–2個看門狗定時器（獨立的和窗口型的）
–1系統時間定時器：24位自減型計數器
•多達4個通信接口
–1個UART接口
–1個I2C接口
–2個SPI接口
•96位的芯片唯一ID（UID）
•采用QFN32封裝

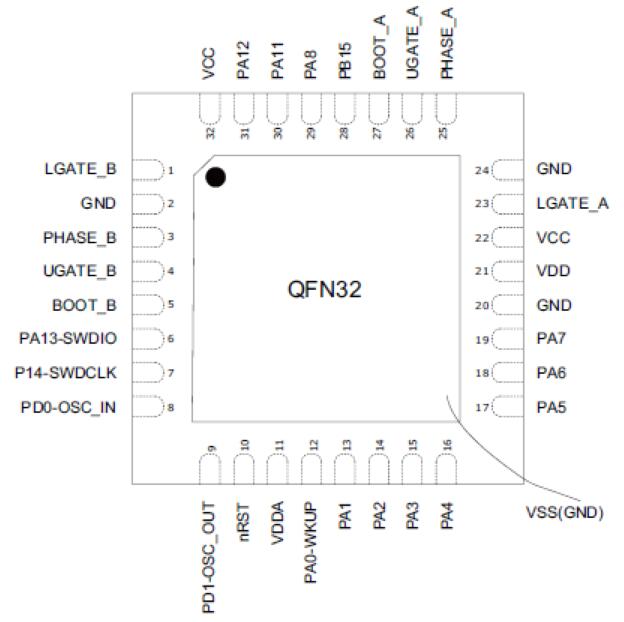

MM32SPIN120B引腳定義

低功耗模式
產品支持低功耗模式，可以在要求低功耗、短啟動時間和多種喚醒事件之間達到最佳的平衡。
睡眠模式
在睡眠模式，只有CPU停止，所有外設處于工作狀態并可在發生中斷/事件時喚醒CPU。
停機模式
在保持SRAM和寄存器內容不丟失的情況下，停機模式可以達到最低的電能消耗。在停機模式下，HSI的振蕩器和HSE晶體振蕩器被關閉?？梢酝ㄟ^(guò)任一配置成EXTI的信號把微控制器從停機模式中喚醒，EXTI信號可以是16個外部I/O口之一、PVD的輸出的喚醒信號。
待機模式
待機模式可實現系統的最低功耗。該模式是在CPU深睡眠模式時關閉電壓調節器。內部所有的1.5V部分的供電區域被斷開。HSI和HSE振蕩器也都關閉,可以通過WKUP引腳的上升沿、NRST引腳的外部復位、IWDG復位喚醒或者看門狗定時器喚醒不復位。SRAM和寄存器的內容將被丟失。

關于靈動微

上海靈動微電子是國內專注于MCU產品與應用方案的領先供應商，是中國工業及信息化部和上海市信息化辦公室認定的集成電路設計企業，同時也是上海市認定的高新技術企業。自2011年3月成立至今，靈動微電子已經成功完成數百余MCU產品的設計及推廣，靈動微電子目前已批量供貨的基于ARM Cortex-M0及Cortex-M3 內核的MCU產品包括：針對通用高性能市場的MM32F系列，針對超低功耗及安全應用的MM32L系列，具有多種無線連接功能的MM32W系列，電機及電源專用的MM32SPIN系列，以及OTP型的MM32P系列等，以滿足客戶及市場多領域、多層次的豐富應用場景需求。
