OBD（車載自動診斷系統）是一種監控車輛運行狀態及時反饋異常的系統，主要監控汽車的發動機狀態和尾氣狀況。

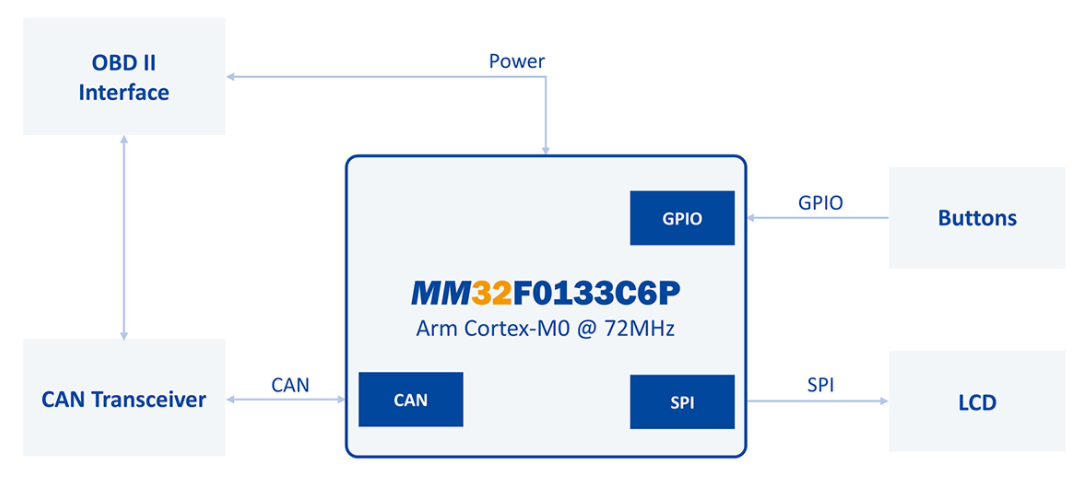

基于靈動微MM32F0130微控制器的OBD診斷儀系統參考方案，以MM32F0133C6P為主控：
-本機通過片上的CAN通信引擎，及移植在MM32F0130微控制器平臺上的J1850協議，引出OBD-II接口接入到車載系統
-OBD-II接口還將從車載系統中捕獲電源管理命令，從而調整本機的功耗情況
-本機通過GPIO同按鍵相連，獲取用戶輸入動作
-本機通過SPI接口同LCD模塊通信，實時顯示系統健康情況的讀數

方案特色：
-啟動診斷儀
-確認診斷協議
-鍵盤掃描
-診斷服務
-顯示內容


MM32MCU型號：
MM32F0133C6P

MCU規格：
-ArmCortex-M0內核，最高工作頻率72MHz；
-內置高速存儲器，豐富的增強型I/O端口和外設連接到外部總線；
-包含1個12位的ADC、2個比較器、1個16位通用定時器、1個32位通用定時器、3個16位基本定時器、1個16位高級定時器；
-包含標準的通信接口：1個I2C接口、2個SPI接口、1個USB接口、1個CAN接口和2個UART接口；
-工作電壓：2.0V-5.5V；
-工作溫度范圍（環境溫度）：-40℃-85℃工業型和-40℃-105℃擴展工業型（后綴為V）；
-提供LQFP64、LQFP48、LQFP32和QFN32共4種封裝形式。
