靈動MM32SPIN220B使用高性能的ARM®CortexTM-M0為內核的國產32位MCU，內嵌兩組具備有自舉二極管的N通道半橋柵極驅動器。MCU微控制器工作頻率高達96兆赫茲，內置高速SRAM存儲器，豐富的增強型I/O端口和外設連接到外部總線。MM32SPIN220B系列包含1個12位ADC、4個16位通用定時器、1個32位通用定時器、1個高級PWM定時器，還包含標準的UART通信接口與特有的單線雙向通信接口。

MM32SPIN220B產品系列輸入電壓為3V~15V，具有過溫保護和欠壓鎖定保護功能，可以進入待機模式，保證低功耗應用的要求。

MM32SPIN220B產品提供QFN32封裝形式；下面給出了該系列產品中所有外設的基本介紹。
這些豐富的外設配置，使得MM32SPIN220B產品微控制器適合于單相永磁無刷電機、快速無線充電等多種應用場合。靈動微總代理英尚微電子可提供免費開發板測試及例程支持。

MM32SPIN220B產品特性
•兩組N型半橋式柵極驅動器(GATE-DRIVER)
-工作電壓范圍：5V至13V
-二相柵極驅動器
-驅動能力：5000PF負載，上升時間與下降時間為75N秒
-UVLO保護
-上下橋短路自動保護功能
•內核與系統：
-32位ARM®CortexTM-M0處理器內核
最高工作頻率可達96MHZ
-單指令周期32位硬件乘法器
•存儲器
-高達64K字節的閃存程序存儲器
-高達8K字節的SRAM
•時鐘、復位和電源管理
-2.0V~5.5V供電
-上電/斷電復位（POR/PDR）、可編程電壓監測器（PVD）
-外部8~24MHz高速晶體振蕩器
-內嵌經出廠調校的48MHz高速振蕩器
-內嵌40KHz低速振蕩器
-PLL支持CPU最高運行在96MHz
•低功耗
-睡眠、停機和待機模式
•1個12位模數轉換器，1μS轉換時間（多達8個輸入通道）
-轉換范圍：0~VDDA
•2個比較器
•5通道DMA控制器
-支持的外設：Timer、UART、I2C和ADC
•多達10個快速I/O端口：
-所有I/O口可以映像到16個外部中斷；
特定的端口支持輸入輸出5V信號
•調試模式
-串行單線調試（SWD）
•多達9個定時器
-1個16位高級定時器4通道高級控制定時器
-1個32位定時器和4個16位定時器
-2個看門狗定時器（獨立的和窗口型的）
-系統時間定時器：24位自減型計數器
•多達2個通信接口
-1個UART接口
-1個I2C接口
•96位的芯片唯一ID（UID）
•采用QFN32封裝

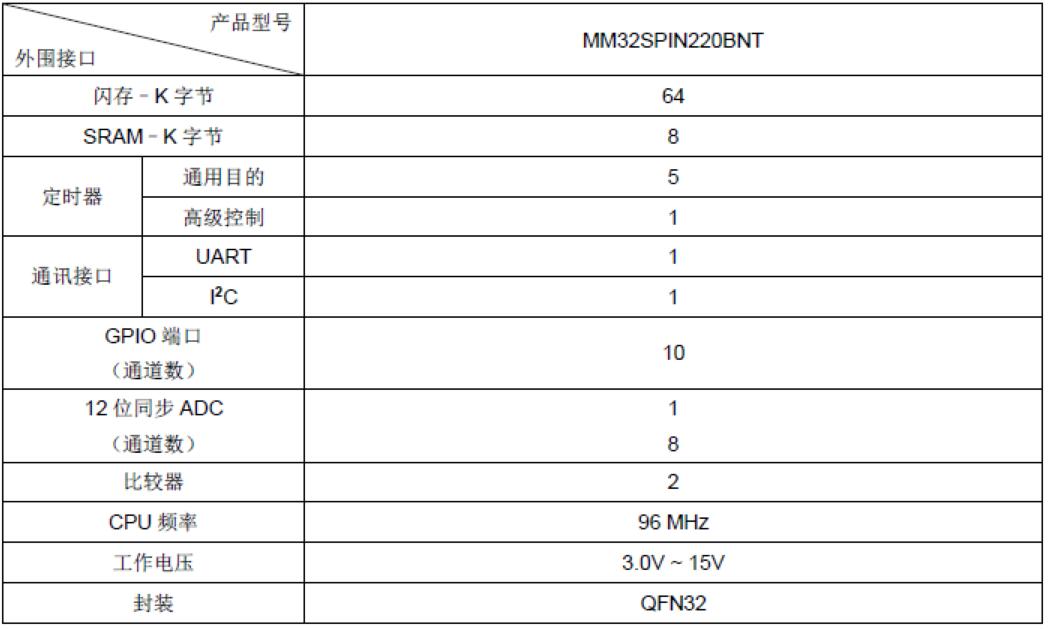

MM32SPIN220B產品功能和外設配置


ARM®的CortexTM-M0核心并內嵌閃存和SRAM
ARM®的CortexTM-M0處理器是最新一代的嵌入式ARM處理器，它為實現MCU的需要提供了低成本的平臺、縮減的引腳數目、降低的系統功耗，同時提供卓越的計算性能和先進的中斷系統響應。

ARM®的CortexTM-M0是32位的RISC處理器，提供額外的代碼效率，在通常8和16位系統的存儲空間上發揮了ARM內核的高性能。

MM32SPIN220B擁有內置的ARM核心，因此它與所有的ARM工具和軟件兼容。

內置閃存存儲器
最大64K字節的內置閃存存儲器，用于存放程序和數據。

內置SRAM
最大8K字節的內置SRAM。

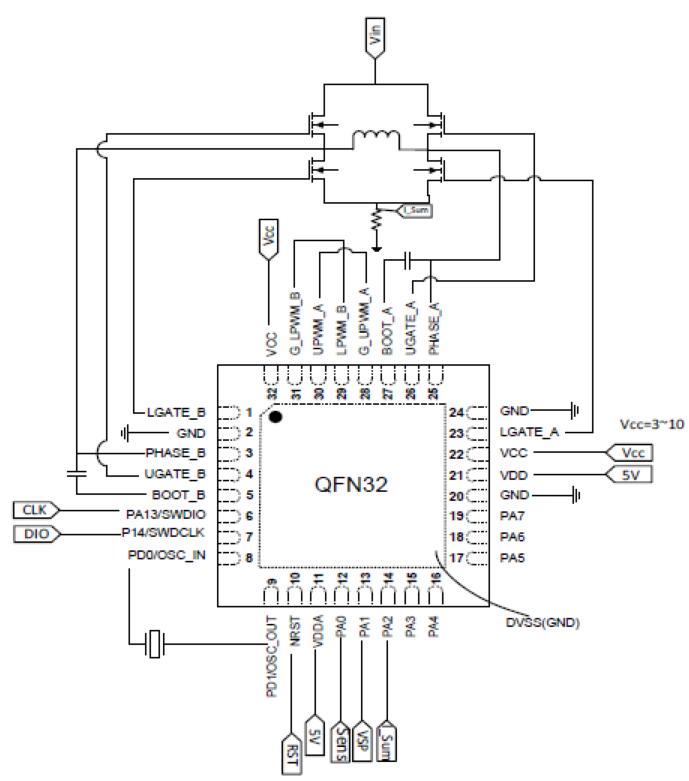

MM32SPIN220B應用參考線路

本文關鍵詞：MM32SPIN220B
